公制外螺纹平面24°内锥面轻系列 DIN 3853

Chat Online Free Message

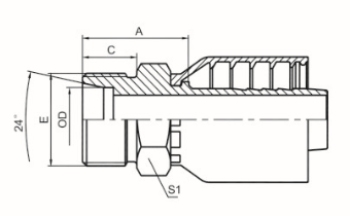

公制外螺纹平面24°内锥面轻系列 DIN 3853

Product Introduction

代号 PART NO.		螺纹E	胶管 HOSE BORE		管子外径	尺寸 DIMENSIONS
编织 BRAIDED	缠绕 SPIRAL	THREADE	公称内径 DN	标号DASH	TUBE O.D.	A	C	S1
10511-14-04RW	--	M14X1.5	6	04	6	24	12	14
10511-16-04RW	--	M16X1.5	6	04	8	26	12	17
10511-16-05RW	--	M16X1.5	8	04	8	26	12	17
10511-16-06RW	--	M16X1.5	10	06	8	25.5	12	17
10511-18-05RW	--	M18X1.5	8	05	10	26	12	19
10511-18-06RW	--	M18X1.5	10	06	10	25.5	12	19
10511-20-05RW	--	M20X1.5	8	05	12	28	12	22
10511-20-06RW	--	M20X1.5	10	06	12	27.5	12	22
10511-22-08RW	10512-22-08RW	M20X1.5	12	08	14	30.5	14	24
10511-24-08RW	10512-24-08RW	M24X1.5	12	08	16	30.5	14	27
10511-30-10RW	10512-30-10RW	M30X2	16	10	20	35	16	32
10511-30-12RW	10512-30-12RW	M30X2	20	12	20	34	16	32
10511-36-12RW	10512-36-12RW	M36X2	25	16	25	41.2	18	41
10511-36-16RW	10512-36-16RW	M36X2	25	16	25	41.2	18	41
10511-42-16RW	10512-42-16RW	M42X2	25	16	30	43.2	20	46
10511-42-20RW	10512-42-20RW	M42X2	32	20	30	43.2	20	46
10511-52-20RW	10512-52-20RW	M52X2	32	20	38	48.2	22	55
